SY系列B型升降式隐形给水栓及保护井
安装使用说明书
1、用途
农田管道化灌溉，是提高灌溉效率、保证国家粮食安全的重要途径，但是传统的给水栓存在着启闭麻烦、锈蚀、出水口冲刷土地、阻水、误操作引起输水管道损坏、易遭收割机械碰撞损毁等问题，是国内外几十年来尚未解决的重大技术难题。
该产品解决了“锈蚀、冲刷、撞击”三大技术问题，实现了“升降隐形、360度旋转、涌泉式灌溉、无工具控制、避免栓体误操作造成的主管道水压力损坏”五大功能。该产品操作使用简单，灌溉时用手提起栓体即完成栓体开启实施灌溉，灌溉结束栓体降到地下即完成栓体关闭，灌溉方式有涌泉不冲刷灌溉和外接软管远距离灌溉，是农田灌溉给水装置的重大技术突破，被列为2012年山东省重大水利科技研究推广项目，先后获得4项国家专利，2013年省技术鉴定为“国际领先水平”。2014年获得山东省水利科技进步一等奖。
2、给水栓设备构成

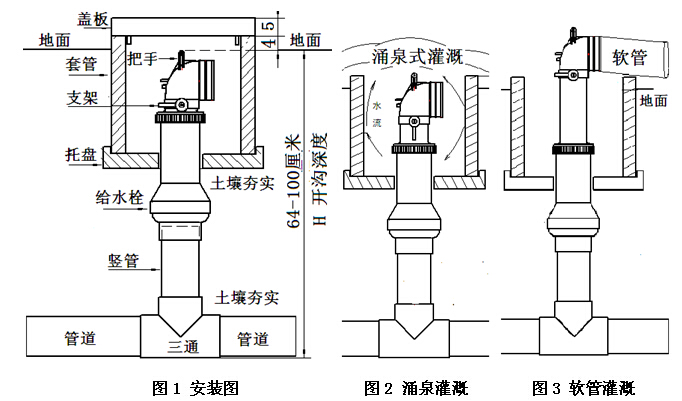

该给水栓主要由具有自主知识产权的，外管、内管、密封套等组成。给水栓混凝土保护井装配式现场安装，主要由托盘、套管、盖板等组成，如图1所示。具有施工简单、使用方便、经久耐用等特点。
3、技术参数
3.1给水栓技术参数
型号/口径：SY-50B; SY-75B；SY-90B；SY-110B；SY-125B；SY-160B；
耐 压：≥0.4兆帕（按用户要求可以生产≥1兆帕给水栓）
操作方式：上拉开启，下压关闭、360度旋转。
开关时间：小于5秒；栓体材料：ABS工程塑料（或用户要求的特殊材料）。
3.2钢筋混凝土保护井型号：400型（50-110栓）；500型（110-160栓）
4、给水栓安装
4.1给水栓安装高度、保护井安装高度、竖管长度
⑴给水栓安装高度：给水栓把手与地面齐平。
⑵保护井安装高度：保护井套管高出地面3--4厘米。加上盖板5厘米，保护井高出地面总计8-9厘米。
⑶竖管长度：根据不同的开沟深度，计算或查表得出竖管长度（见附表1）
4.2给水栓与地下管道连接
⑴与地下PVC管道承插口连接：在主管道三通和给水栓连接口及竖管两端涂满粘结胶液，将竖管插入三通，给水栓插入竖管，保证给水栓处于直立状态。
⑵与地下PE管道法兰连接：在PE法兰上部放置橡胶密封垫，给水栓法兰的孔对准PE法兰的孔，用涂抹黄油的M16（M12）x80螺栓紧固连接。
5、给水栓保护井安装
⑴土壤夯实：每次填潮湿的土壤厚度10厘米，夯实1次，逐层夯实，平整夯实后安装托盘。注意：夯实很简单，但是极重要！
⑵托盘安装深度：托盘安装深度=套管高度+托盘厚度-3厘米（高出地面部分）。
⑶保护井安装施工顺序：安装托盘，放置套管，套管周围填土夯实至地平面，盖上保护井盖板。初次灌溉时解开给水栓弯头上的塑料膜保护套。
5、给水栓灌溉操作
5.1 地面涌泉式灌溉操作
打开盖板，上提“给水栓把手”，给水栓出水口升到地面，将防止误关闭的“支架”旋转向下，形成支撑，避免误关闭损坏管路，然后开动水泵，水流经给水栓从保护井中涌出，不冲刷渠道，流向田间。灌溉结束时，先关闭水泵，然后将“支架”旋转到水平状态，下压弯头上的“把手”，关闭给水栓。
给水栓可以在有压力或无压力状态下，灵活的开启或关闭。
5.2 远距离“小白龙软管”灌溉操作
上提给水栓上的“把手”，使给水栓出水口升到地面以上，转动弯头，使出水口朝向灌溉方向，先将快速“紧箍套”套在弯头上，再手持软管套在弯头上，旋转紧箍套，将软管与弯头紧箍连接，然后开动水泵，即可远距离软管灌溉。
6、维护与管理
（1）灌溉完毕后，先检查确认给水栓下压完全关闭到位，再盖好给水栓保护井盖板。（2）给水栓“专用维护扳手”，由管水员专人管理。
|
| |
